משתיקי קול בחתך מרובע

משתיקי קול בחתך מרובע
משתיק קול מרובע

יישום :

משתיקי קול במגוון סוגים ולשימושים שונים במערכות מובלי אוויר ולשימושים תעשייתיים שונים:

  • מערכות מיזוג אוויר.
  • חדרים נקיים.
  • מערכות אוורור.
  • מערכות חימום.
  • מגדלי קירור.
  • מערכות תעשייתיות לפינוי אבק ושינוע חומרים.



תיאור כללי :

משתיק קול בחתך מרובע המורכב מחיצות אקוסטיות, הבנויות ממסגרת פח מגולוון במילוי חומרי בידוד ובציפוי פח מגולוון מחורר, המותקנות בתוך מעטפת פח מגולוון חיצונית תואמת.



מפרט טכני סטנדרטי:

משתיק קול מרובע

B – מידת רוחב חתך המשתיק.

H – מידת גובה חתך המשתיק.

L – מידת אורך המשתיק.



מחיצות אקוסטיות (קוליסות)  מדגם – L

 מחיצות עבור משתיקי קול  להנחתת רעש במערכות איוורור ומיזוג אויר.

המחיצות בנויות מסגרות פח מגולוון במילוי חומר בליעה המוגן בצד זרימת האויר עם ציפוי הגנה למניעת נשירת

סיבי הבידוד ופח מחורר מ- 2 הצדדים.

מסגרת המחיצה :

פח מגולוון 180z באיכות ASTM A525 , ASTM A527  ובעובי מינימלי 0.8 מ"מ (2) עם חלוקות ו/או חיזוקים פנימיים, לשמירה על יציבות מבנית ומכוון אויר בצד הזרימה לשיפור זרימת האויר והקטנת מפל הלחץ.



חומר בליעה :

חומר מסוג צמר זכוכית בצפיפות 24 ק"ג/מ"ק (2) בעובי המשתנה בהתאם למידות רוחב המחיצה.



ציפוי הגנה :

חומר הבידוד מוגן בצד זרימת האוויר, בצמוד לפח המחורר בעזרת אריג סיבי זכוכית למניעת נשירת סיבים.



פח מחורר :

פח מגולוון מחורר באיכות ASTM A525 , ASTM A527  ובעובי מינימלי 0.7 מ"מ (3) מחובר למסגרת המחיצה בעזרת ברגי פח או מסמרות.

אחוז חירור מינימלי – 30% .

  • ניתן, ע"פ דרישה ובהזמנה מיוחדת, לקבל מחיצות בעובי פח עד 2 מ"מ לשימושים מיוחדים.
  • ניתן, ע"פ דרישה ובהזמנה מיוחדת, לקבל בידוד בצפיפות שונה.
  • ניתן, ע"פ דרישה ובהזמנה מיוחדת, לקבל פח מחורר בעובי עד 2 מ"מ לשימושים מיוחדים.



מחיצות אקוסטיות (קוליסות)  מדגם – LF

מחיצות עבור משתיקי קול  להנחתת רעש במערכות איוורור ומיזוג אויר בתנאי לחות גבוהים ולחדרים נקיים.

המחיצות בנויות מסגרות פח מגולוון במילוי חומר בליעה המוגן בצד זרימת האויר.

עם ציפוי הגנה בפני לחות ולמניעת נשירת סיבי הבידוד ופח מחורר מ- 2 הצדדים.




מסגרת המחיצה :

פח מגולוון באיכות ASTM A525 , ASTM A527  ובעובי מינימלי 0.8 מ"מ (1) עם חלוקות ו/או חיזוקים פנימיים, לשמירה על יציבות מבנית ומכוון אויר בצד הזרימה לשיפור זרימת האויר והקטנת מפל הלחץ.




חומר בליעה :

חומר מסוג צמר זכוכית בצפיפות 24 ק"ג/מ"ק (2) בעובי המשתנה בהתאם למידות רוחב המחיצה..




ציפוי הגנה :

חומר הבידוד מוגן בצד זרימת האויר עם ציפוי פולאטילן למניעת נשירת סיבים ולהגנה בפני חדירת מים לבידוד בתוספת אריג פוליאסטר המותקן מעליו בצמוד לפח המחורר והמיועד לשפר את עמידות המשתיק ורמת הנחתת הרעש.




פח מחורר :

פח מגולוון מחורר באיכות ASTM A525 , ASTM A527  ובעובי מינימלי 0.7  מ"מ  מחובר למסגרת המחיצה בעזרת ברגי פח או מסמרות.

אחוז חירור מינימלי – 30% .

  • ניתן, ע"פ דרישה ובהזמנה מיוחדת, לקבל מחיצות בעובי פח עד 2 מ"מ לשימושים מיוחדים.
  • ניתן, ע"פ דרישה ובהזמנה מיוחדת, לקבל בידוד בצפיפות שונה.
  • ניתן, ע"פ דרישה ובהזמנה מיוחדת, לקבל פח מחורר בעובי עד 2 מ"מ לשימושים מיוחדים.

עבור חדרים נקיים מטופלים פני השטח החיצוניים של המחיצות בהתאם לנוהלי ניקוי תעלות לחדרים נקיים, בעזרת חומרים להסרת שומנים ומגבוני נייר.



דגמים :

  • KSD – 25 – 25% מעבר אוויר.
  • KSD – 33 – 33% מעבר אוויר.
  • KSD – 42 – 42% מעבר אוויר.
  • KSD – 50 – 50% מעבר אוויר.
  • KSD – 60 – 60% מעבר אוויר.

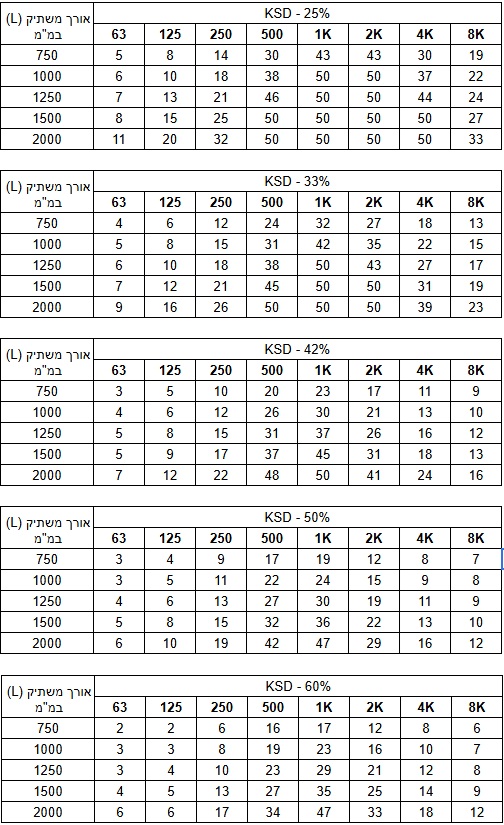

נתוני השתקה:

נתונים משתיקים מרובעים



נתונים טכנייםלנתונים ומידע טכני נוסף, ניתן לפנות אלינו לכתובת המייל: dB@yaadmfz.co.il



אופציות נוספות :

  • דופן מעטפת כפולה מבודדת.
  • פרטי מבנה וחיבור שונים של המעטפת (שיבלייסט / אוגני פלאנג' / פנימי)
  • התאמת המחיצות לשימוש בחדרים נקיים ולשימוש בתנאי לחות גבוהים.
