משתיקי קול בחתך עגול

משתיקי קול בחתך עגול
משתיקים עגולים

יישום :

משתיקי קול במגוון סוגים ולשימושים שונים במערכות מובלי אוויר ולשימושים תעשייתיים שונים:

  • מערכות מיזוג אוויר.
  • מערכות אוורור.
  • מערכות חימום.
  • מערכות תעשייתיות לפינוי אבק ושינוע חומרים.



דגמים:

  • RS – משתיק עגול ללא ליבה.

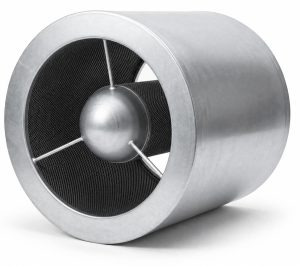

  • RSK – משתיק עגול עם ליבה
  •

תיאור כללי:

משתיק קול בחתך עגול המורכב מעטפת עגולה חיצונית הבנויה מפח מגולוון.

סגירות היקפיות מצידי המשתיק מפח מגולוון מותאמות לקוטר הפנימי והחיצוני ולפרטי החיבור הנדרש.

רשת אקספנדד מותקנת בצד זרימת האוויר להגנה מכאנית על חומר הבידוד.

חומר בליעה מסוג בידוד צמר זכוכית המוגן בצד זרימת האוויר בעזרת אריג זכוכית למניעת נשירת סיבים.

דגם RSK כולל בנוסף ליבה מרכזית עגולה הבנויה פח חורר במילוי חומר בליעה כמתואר.



נתונים טכנייםלנתונים ומידע טכני נוסף, ניתן לפנות אלינו לכתובת המייל: dB@yaadmfz.co.il





מפרט טכני סטנדרטי :

RSK - עם ליבה
RS - ללא ליבה

Dia-1 – קוטר פנימי.

Dia-2 – קוטר חיצוני.

d/n – קוטר חלוקה ומספר חורים. (סטנדרט בצד אחד בלבד).

L – מידת אורך המשתיק כסטנדרט D1 או D2, או על פי דרישה.



מידות סטנדרטיות למשתיקים עגולים:

  • משתיקי קול המוגדרים לשימוש במערכות פינוי עשן יהיו עם מעטפת מפח בעובי מינימלי 1 מ"מ ובגילוון של לפחות 180z או 275z על פי דרישה.
  • ניתן, ע"פ דרישה ובהזמנה מיוחדת, לקבל את המעטפת בעובי של עד 1.25 מ"מ.

סגירות צד היקפיות:  פח מגולוון 275z לפחות, באיכות ASTM A525 , ASTM A527  ובעובי מינימלי 1.5 מ"מ.

רשת אקספנדד: פח מגולוון באיכות ASTM A525 , ASTM A527  ובעובי מינימלי 0.8 מ"מ וחירור מינימלי – 40%.

חומר בליעה : חומר בידוד צמר זכוכית בצפיפות 24 ק"ג/מ"ק בסיווג על פי תגובה בשריפה A1.





משקלים בק"ג:

משקלים משתיקים עגולים

אופציות נוספות:

  • משתיקים לטמפרטורות גבוהות למערכות פליטת גזים ממנועים ותנורים.
  • אורך שונה למשתיקים.
  • חומרי מבנה נוספים – פלב"מ.
  • מעטפת משתיק בעובי 1.25 מ"מ.
  • פח בגילוון של 275z.
  • פרטי חיבור אפשריים – אומים מובנים נוספים במסגרת, צווארון חלק, צווארון מאוגן.
  • רשת הגנה נגד ציפורים.
