משתיקי קול – מידע כללי

משתיקי קול ותריסים אקוסטיים הינם רכיב המוכנס למערכת לצורך הורדת רמת הרעש.

שימושים עיקריים :

• · מערכות מובלי אוויר למיזוג אוויר.
• מערכות אוורור.
• מערכות חימום.
• מגדלי קירור, יחידות קירור מים ויחידות טיפול באוויר.
• מערכות תעשייתיות לפינוי אבק ושינוע חומרים.

תריסים אקוסטיים, משתיקי קול בחתך מרובע ומשתיקי קול בחתך עגול שונים בצורתם ובמבנה הכללי אך מתבססים על עקרון עבודה זהה.

עקרון העבודה של משתיק הקול הינו בליעה, או ליתר דיוק המרה של אנרגית קול לאנרגית חום.

משתיק בחתך מרובע בנוי מעטפת פח אשר בתוכה, בכיוון זרימת האוויר, מותקנות מחיצות אקוסטיות –קוליסות – הבנויות מסגרות פח במילוי חומרי בידוד עם ציפוי הגנה ורשת אקספנדד/פח מחורר.

במעבר אוויר בין המחיצות חודרים גלי הקול לתוך שכבות הבידוד ואלו יוצרים התנגדות /חיכוך

למעבר גלי הקול דרכם וממירים את אנרגיית הקול לאנרגית חום.

עובי המחיצות, המרחק בינהם ואורך המשתיק נקבעים ע"פ כמות האוויר,רמת ההנחתה הנדרשת , מפל הלחץ המותר וספקטרום התדרים הבעייתי.

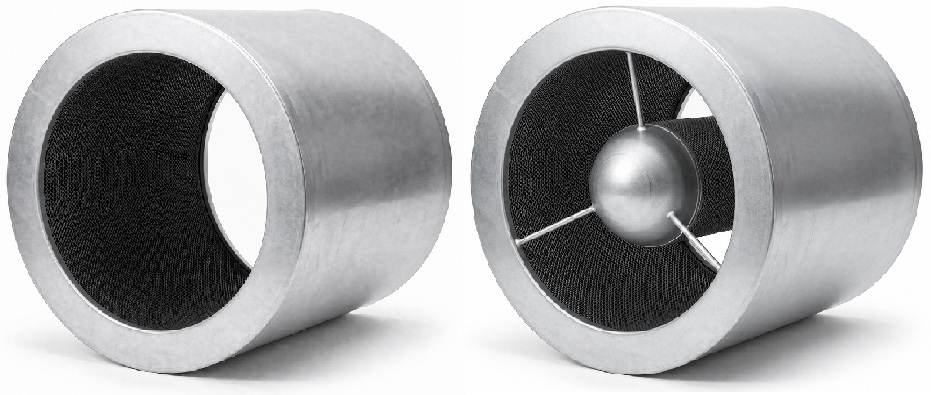

משתיק בחתך עגול בנוי מעטפת פח חיצונית עם ציפוי פנימי של חומרי בידוד , ציפוי הגנה ורשת אקספנדד/פח מחורר.

קיימים משתיקי קול בחתך עגול ללא ליבה ועם ליבה והבחירה הינה בהתאם לכמויות האוויר, רמת ההנחתה הנדרשת , מפל הלחץ המותר וספקטרום התדרים.

תריס אקוסטי מורכב מחיצות /להבים אקוסטיים המותקנים בתוך מסגרת פח מגולוון חיצונית תואמת.

מבנה המחיצות /להבים האקוסטיים כולל מסגרת פח מגולוון במילוי חומרי בידוד המוגן בצד זרימת האוויר בעזרת אריג זכוכית למניעת נשירת סיבים ובציפוי רשת אקספנדד,

נקודות חשובות :

• יש לוודא שמבנה התריס ו/או משתיק הקול מתאים לדרישות ויעוד המערכת בה הוא מותקן מבחינת מבנה, עובי פח , פרטי מבנה,אטימה סוגי החיבור וכו'.
• יש לוודא שאיכות וסוג החומרים תואמת לזו הנדרשת.
• יש להקפיד שמבנה המחיצות שלם ויציב ולא נוצרת הצרות בין המחיצות העלולה ליצור רעש עצמי ומפל לחץ גבוה.
• בדרך כלל שטח חתך המשתיק יהיה גדול יותר ביחס למידת חתך התעלה או פתח מעבר האוויר.
