SLT MY30

SLT - MY 30 - מפזר חריץ Slot Diffuser SLT - MY 30

יישום:

מפזר אוויר קווי דקורטיבי מסוג חריץ SLT – MY30 להתקנה תקרתית או קירית, עםלהבים מתכווננים המאפשרים הסטת האוויר במישור אופקי או אנכי לפי הצורך. מיועד לאספקת אוויר בקירור, חימום ואוורור. אפשריגם ליניקה. מצטיין בספיקה גדולה במיוחד.


תיאור:
מיוצר מפרופילי אלומיניום משוכים המרכיבים מפזר אורכי רציף במודולים של עד 420 ס"מחיבור מיוחד בין המודולים לשמירה על רציפות הקו. הלהבים שחורים, מסגרת בצבע לפי דרישה. המסגרת צרה, בעלת עיצוב עדין.



דגמים:

SLT MY30/1  מפזר קווי מסוג SLOTבעל חריץ אחד ברוחב 30 מ"מ.

SLT MY30/2  מפזר קווי מסוג SLOTבעל 2 חריצים ברוחב 30 מ"מ כ"א.

SLT MY30/3  מפזר קווי מסוג SLOTבעל 3 חריצים ברוחב 30 מ"מ כ"א.

SLT MY30/4  מפזר קווי מסוג SLOTבעל 4 חריצים ברוחב 30 מ"מ כ"א.



גימור:

כסטנדרט – צבע לבן אבקתי בתהליך אלקטרוסטטי.

אפשרות לגוונים שונים לפי קטלוג RAL.



מידות:

מידת אורך, לפי דרישה.

רוחב המפזר נקבע על פי כמות החריצים (ראה טבלתמידות).



אביזרים:

•  קופסת פיזור עם כניסה עגולהעם או בלי בידוד.

• ווסת כמות עם אפשרותכיוון מחזית המפזר.


התקנה:

באמצעות חיבורים סמויים ללא ברגים במסגרת.



מסגרות:

SLT MY30 מסגרת צרה (E) – רוחב 18 מ”מ.

טבלת מידות SLT MY30במ"מ




צורות פיזור אוויר באמצעות היסט הלהבים – חריץ אחד



צורות פיזור אוויר באמצעות היסט הלהבים – 2 חריצים



קופסת פיזור מבודדת  Insolated Plenum Box

עם כניסה עגולה ווסת כמות פרפר מחורר (עם כוון מחזית המפזר)

*) קוטר הכניסה תלוי בכמות האוויר. (ראה טבלת נתוני)

קופסת פיזור מפוזרת עם ווסת

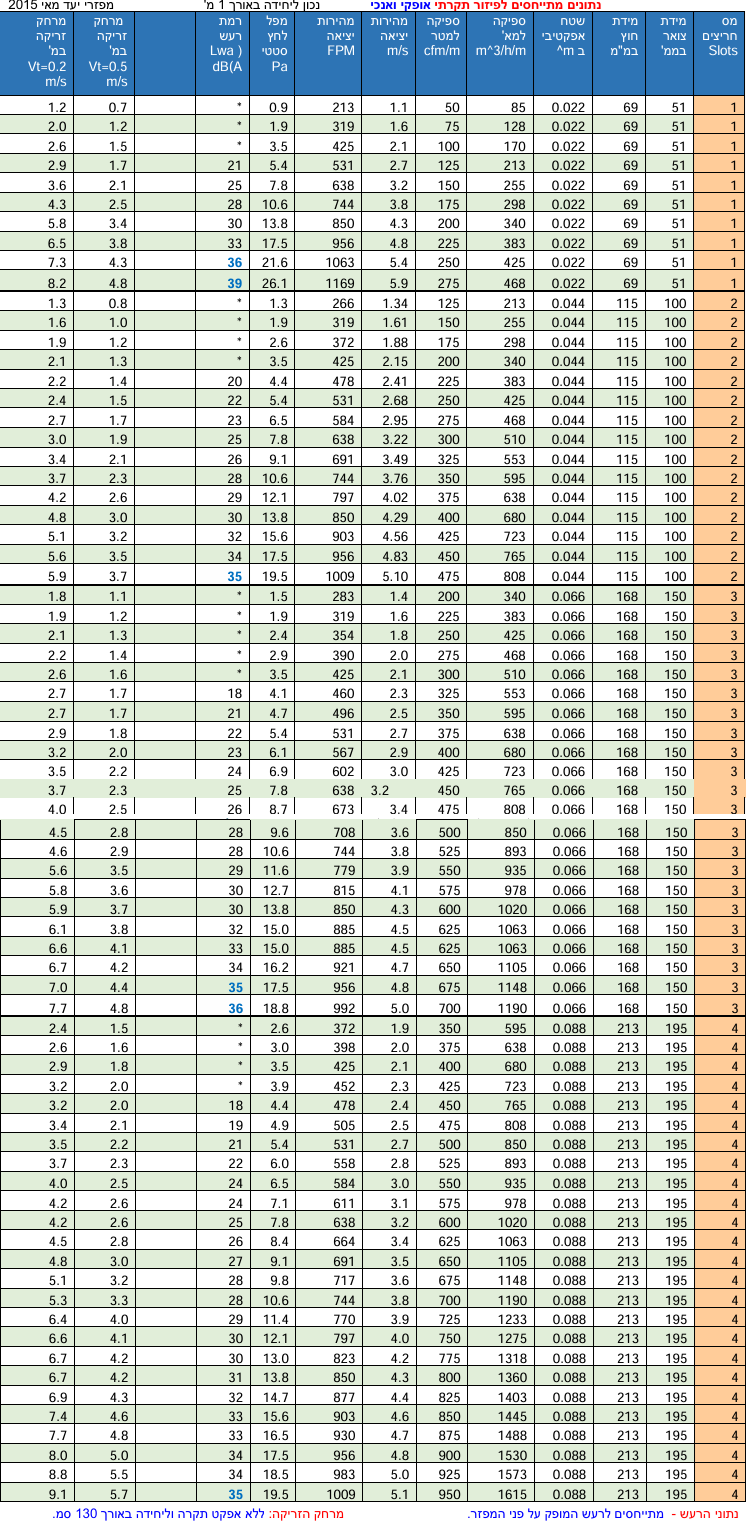

טבלת נתונים – SLOT דגם MY/30

נתונים מתייחסים לפיזור תקרתי אופקי ואנכי      נכון ליחידה באורך 1 מ'

נתוני הרעש –  מתייחסים לרעש המופק על פני המפזר.                          מרחק הזריקה: ללא אפקט תקרה וליחידה באורך 130 סמ.



תיקון למרחק זריקה עם אפקט תקרה. במקרה שהמפזר מותקן על קיר,

בתנאי שמותקן במרחק עד 25 סמ' מהתקרה.

תיקון נתוים לסלוטים באורכים שונים  (מעל 130 סמ')



  • נתוני  הרעש (Lwa dB(A  מתייחסים לרעש במופק על פני המפזר.
  • במרחק 2 מ' מהמפזר, יפחת הרעש ב 2  (dB(A.
  • במרחק 4 מ' מהמפזר, יפחת הרעש ב 5  (dB(A הכל תלוי בהדהוד החדר.
