SKI/S – גריל אספקה לתעלות עגולות שוליים מעוגלים & מישר זרימה

SKI-SK2 - גריל אספקה לתעלות עגולות

יישום:
גריל אספקה לתעלה עגולה דגם SK מתוכנן ומעוצב להתקנה ישירה על תעלה עגולה. מיועד לחללים בהם מותקנות תעלות עגולות גלויות אליהן מותקן הגריל ישירות ומהווה חלק מהיקף התעלה. בSK, להבים מתכווננים בעלי היסט כפול, מיועד לקירור, חימום ואוורור באספקה וביניקת אוויר. מאופיין בכמות אוויר גדולה, עוצמת רעש נמוכה ועיצוב חדשני. יכולת היסט הלהבים הכפולה, אופקית ואנכית, מבטיחה כוון זרימת אוויר אופטימאלית.

תיאור:

מיוצר מפרופילי אלומיניום משוכים. הלהבים מותקנים בשתי שורות, שתי וערב. והמסגרת מכופפת בהתאם לקוטר התעלה. כסטנדרט הלהבים האנכיים מורכבים בחזית והאופקיים מאחוריש אפשרות להפוך לפי דרישה.

ניתן לייצר גם עם שורת להבים אחת (אופקית או אנכית) לפי דרישה מיוחדת.

לגריל SK שלושה דגמים עיקריים:

 SK2עם מסגרת 3 צלעות היוצרת כיפוף המותאם לקוטר התעלה.

 SK Iעם מסגרת מעוגלת המותאמת לקוטר התעלה.
SKD
עם מסגרת מעוגלת להבים דקורטיביים אופקיים (ראה למטה).

גימור:

כסטנדרט צבע לבן אבקתי בתהליך אלקטרוסטטי.

אפשרות לגוונים שונים לפי קטלוג RAL.

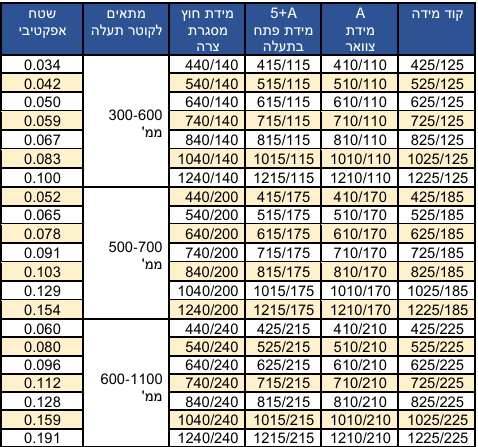

מידות:

מידות סטנדרד בלבד.

אביזרים:

מיישר זרימה S: מותקן אל צוואר הגריל ומהווה חלק אינטגראלי. בעל שיפוע קבוע (ראה טבלה) הכרחי בתעלה אליה מותקנים מספר רב של גרילים SK. באמצעותו, מתפזר האוויר הזורם במהלך התעלה בין כל הגרילים באופן שווה.

טבלת מידות למיישר זרימה S :

מיישר זרימה E: מותקן אל צוואר הגריל ומהווה חלק אינטגראלי. השיפוע ניתן לשינוי באמצעות מוט המשנה את השיפוע Hהכרחי בתעלה אליה מותקנים מספר רב של גרילים SK. באמצעותו, מתפזר האוויר הזורם במהלך התעלה בין כל הגרילים באופן שווה.

רגיסטר כפות מנוגדות RG: מותקן אל צוואר הSK ומשמש לוויסות הגרילים. מהווה אמצעי נוסף להשוואת כמויות האוויר בין הגרילים המותקנים על קוו תעלה רציף.

נתונים טכניים:

בחירת מידת הגריל בהתאמה לכמות האוויר וגובה ההתקנה

  • הבחירה בCFM מותאמת לגריל המותקן בזווית 30º המפזר לאנשים בגובה 1.8 מ'.

  • הגובה הינו גובה ההתקנה מרצפת החלל.

  • רמת הרעש בכל נתוני הטבלה <35 dB(A).

  • מהירות אוויר בחלל המטופל (גובה ראש אדם) Vt=0.5 m/s .
